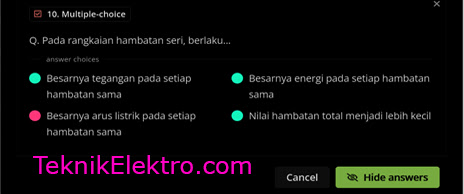

Pada rangkaian hambatan seri berlaku

Pada rangkaian hambatan seri berlaku Besarnya arus listrik pada setiap hambatan sama.

Pilihan Jawaban :

A. Besarnya tegangan pada setiap hambatan sama

B. Besarnya arus listrik pada setiap hambatan sama

C. Besarnya energi pada setiap hambatan sama

D. Nilai hambatan total menjadi lebih kecil

Jawaban : B. Besarnya arus listrik pada setiap hambatan sama

Berdasarkan hukum dasar kelistrikan diketahui bahwa :

• Nilai arus pada rangkaian seri adalah sama pada tiap ujung - ujungnya

Terlihat pada gambar bahwa nilai arus pada rangkaian seri adalah sama. Yaitu apabila dari sumbernya (pada gambar adalah beterai) adalah 5A (Ampere) maka nilai arus tersebut juga akan kembali ke batterai 5A.

• Nilai tegangan pada rangkaian paralel adalah sama

Terlihat pada gambar diatas bahwa nilai tegangan pada rangkaian paralel diatas adalah sama pada setiap jalur-nya. Jadi berapapun banyak cabang / jalur pada suatu rangkaian paralel maka nilai tegangannya adalah sama.

Pembahasan Pilihan Jawaban :

A. Besarnya tegangan pada setiap hambatan sama

Jawaban ini salah dikarenakan seperti penjelasan diatas bahwa :

" Pada rangkaian seri yang sama adalah adalah nilai arus, bukan tegangan"

Jadi jawaban A. Besarnya tegangan pada setiap hambatan sama.... adalah Salah !!

B. Besarnya arus listrik pada setiap hambatan sama

Jawaban ini benar, karena seperti dijelaskan diatas bahwa :

"Pada rangkaian seri nilai arus listrik adalah sama"

Jadi jawaban B. Besarnya arus listrik pada setiap hambatan sama adala.... Benar!!

C. Besarnya energi pada setiap hambatan sama

Jawaban ini kurang tepat dikarenakan pada rangkaian seri besar energi listrik yang mengalir belum tentu sama setiap jalurnya. Maka dari itu jawaban C. ini adalah Kurang tepat / Salah !!.

D. Nilai hambatan total menjadi lebih kecil

Nilai hambatan ini tidak dipengaruhi oleh jenis rangkaian, yaitu menggunakan rangkaian seri atau rangkaian paralel.

Oleh karena itu jawaban ini adalah D. Nilai hambatan total menjadi lebih kecil adalah Salah !!!
